AC/gelijkstroom-de Analysator van de Machtskwaliteit voor Storingsanalyse, Foutenanalyse

AC/gelijkstroom-de Analysator van de Machtskwaliteit voor Storingsanalyse, Foutenanalyse

Productprofiel

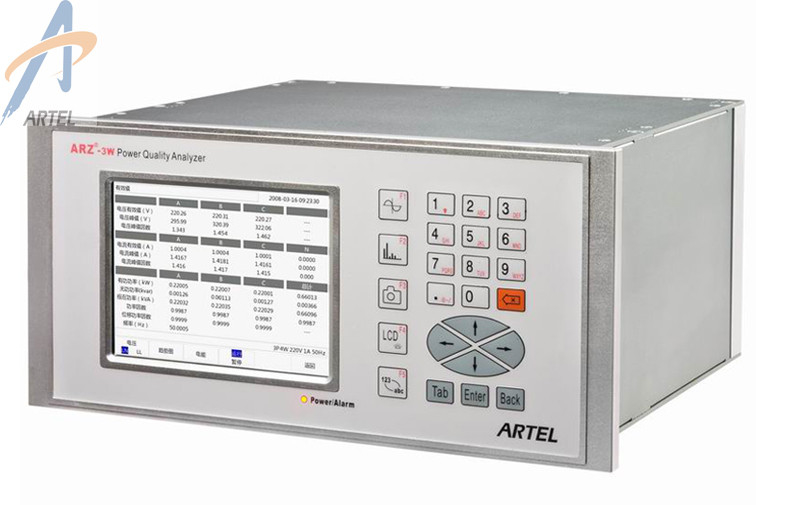

Arz®-3W vervult alle belangrijke vereisten van de Klassena norm van CEI 61000-4-30.

Arz®-3W de analysator van de machtskwaliteit is een geïntegreerde controle, het analyseren en het controleren het apparaat dat het elektroparameter meten aanbiedt, boventonen het meten en analyse, golfvormbemonstering, meting van Voltage zwelt, dompelt onder, onderbreekt, Voltage uit zijn evenwicht gebrachte verhouding, de vraag, foutenverslag, gebeurtenisverslag, gegevensbestand. Arz®-3W kan controleren en ontdekken als de machtskwaliteit CEI en ENGELSE norm vervult.

Arz®-3W kan met onze de controle en het beheer van de machtskwaliteit werken software om de oplossingen van het energiebeheer voor ondernemingen te verstrekken. Met zijn sterk voorzien van een netwerkvermogen, kan arz®-3W alle gegevensbestanden op de interactieve tendensgrafiek tonen en registreren. Een gegevensrapport kan periodiek worden gevormd. Het rapport kan voor foutenanalyse, echte statistieken worden gebruikt, - tijd controledoel.

Toepassing

>De opsporing en het beheer van de machtskwaliteit

>Storingsanalyse, foutenanalyse, apparaten pre-onderhoud

>Verslag en analyse op lange termijn

>De analyse van machtsladingen

>Energieverbruikevaluatie en analyse

>Het gebruiken van GPS-synchronisatie om de relevantie tussen gebeurtenissen in verschillende plaatsen te analyseren

>Toegepast werkingsgebied: Enige fase en van 3phase elektromachtssysteem

Hoofdfuncties

Gemeten werkingsgebied	1P2W, 3P3W, 3P4W, 3P5W programmeerbaar
Basisparametersmeting:	Negatief voltage, Stroom (met inbegrip van, nul opeenvolgingsstroom), frequentie, machtsfactor, actieve macht, reactieve duidelijke macht, macht, actieve energie, reactieve energie, Huidige energiebehoefte, De verhouding van het voltageonevenwicht, energiebehoefte.
Boventonen die indicator controleren	Boventonen (tweede aan 127th), met inbegrip van totaal Voltage/Huidige boventoon vervormingsverhouding, elke harmonische verhouding, omvang, fasehoek, actieve macht, reactieve macht, enz. Inter-boventonen (1.5 tot 126.5) De voltagetrilling snel (Pst), trilling langzaam (Plt), zwelt, dompelt onder, onderbreekt en voorbijgaande (facultatieve) verandering. Schommelende facultatieve Stroom (, slechts geldig wanneer aanpassing met macht klemsensor buiten)
Oscillograph, waveshape foutenverslag	Echt - het Voltage van de tijdvertoning en Huidige golfvorm. Vorm het Voltage golfvorm en foutenverslag ter gelegenheid van boventoon component overlimit, harmonische vervorming overlimit, R.M.S-Voltage overlimit, kort:sluitenfout enz.
Parameterverslag, gebeurtenisalarm	Het ingebouwde geheugen kan al gegevens registreren die nodig zijn, met de capaciteit van 32GB.
De betrouwbaarheidsopsporing van de machtskwaliteit	Het resultaat van de de kwaliteitsopsporing van de vertoningsmacht
Multi communicatie protocol	Modbus-RTU, TCP/IP, enz.
Hulp/gidsfunctie	Gebruikersvriendelijk
De vertoning en stelt functie in werking	De ware kleur LCD van TFT: resolutie640×480,65535 kleuren; aanraking het scherm en zeer belangrijke dubbele verrichtingswijze; de steun van de golfvertoning het schrapen verrichting.
Andere functies	Online statistieken; GPS-synchronisatie.

Metingsnauwkeurigheid

U, de waarde van I rms: 0.05%

U, bereik ik waarde een hoogtepunt, piekfactor: 2%

Trilling: 5%%

Uit zijn evenwicht gebracht voltage en uit zijn evenwicht gebrachte Stroom: 0.2%

Frequentie: ±0.002Hz

Machtsfactor: ±0.002

Macht: 0.05%%

Energie: Actieve energie 0.05% IEC60687: 1992 (GB/T17883-1999)

Reactieve energie 0.05% CEI 61268(1995) (GB/T17882-1999)

Boventonen: Iec61000-4-30 klasse A

Inter-boventonen: Iec61000-4-30 klasse A

Interface

Technische Beschrijving

1. Input

a.AC huidige input

Inputmethode: Interne Huidige transformatoren: 4 kanalen

Nominale input: 1A~5A rms

Maatregelenwerkingsgebied: 0.001A~7A rms

Met de sensorbuitenkant van de machtsklem: 1A~3000A

Machtsconsumptie: ≦0.5VA/phase

Overbelastingscapaciteit: 10A onophoudelijk, 100A /1s niet onophoudelijk

b.AC voltageinput

Inputmethode: Intern weerstands gedeeltelijk voltage: 4 kanalen

Nominale input: 100V~750V rms

Maatregelenwerkingsgebied: 0.2V~900V rms

Machtsconsumptie: ≦0.1VA/phase

Overbelastingscapaciteit: 1000V rms onophoudelijk, 6000V/1s niet onophoudelijk

Frequentiewerkingsgebied: 50/60 Hz±15%

c.Remote signaalinput

input 24VDC van het 34 kanalen de verre signaal

GPS gesynchroniseerde haven: TTL (B-code), 485 (B-code)

2. Output

a. 16 de output van het relaisalarm, 10A/250VAC/30VDC

b. communicatie haven: Rs-485 (baudstarief: 2400, 4800, 9600, 19200bps)

c. dubbele Ethernet: (dubbele 10M/100M Ethernet)

d. USB

3. Milieu

Verrichtingstemperatuur: - 20℃~+60℃

Opslagtemperatuur: - 40℃~+85℃℃

Verrichtingsvochtigheid: 5%~95%RH

Overzeese hoogte: tot 2000m.

Verontreinigingsklasse: Klasse II

Materiaal van huisvesting: Duralumin

Beschermingsklasse: IP51

4. Andere parameters

Hulpvoeding: 85-265VAC/DC

Bemonsteringsfrequentie: 20.48k (50Hz)

Bemonsteringsresolutie: 19 cijfers

De tijd van de gebeurtenisopsporing: 48μs

De capaciteit van de gegevensopslag: 32GB

Temperaturen. het afdrijven factor:<10ppm>

Weersta Voltage (input tegen output): 3000V/1min (2mA)

Machtscomsumption: 20VA

5. EMC en veiligheidstest

EN61326-1 EN61000-4-2/3/4/5/12

IEC/EN61010-2001
