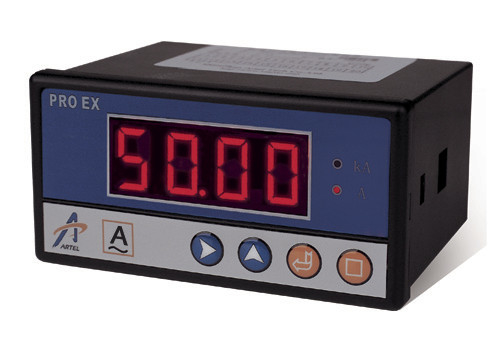

Multimeter van de enige Fase de Digitale Multifunctionele Meter/paneel-Onderstel

1. Profiel

De PRO EX digitale paneelmeter is een intelligent instrument dat met modulair ontwerp van digitale vertoning, analoge output, RS485, over het verslag van het grensalarm en relaisoutput heeft geïntegreerd. Het instrument vervult de norm van GB/T13978-2008, van de norm van GB/T 13850-1998, van GB/T 17626.5-2008, van IEC1010 en EN61010-.

2. Technische Gegevens

Verbinding: Enige fase

V ingevoerd: 57.7~600VAC

Ik voerde in: 0~ 5A

CT werkingsgebied: 0.1 ~ 6500

Het werkingsgebied van PT: 0.1 ~ 6500

3. Operationeel principediagram

4. Bedradingsdiagram

PRO EX P51 (Enig) Bedradingsdiagram

5. Andere parameters:

Verrichtingstemperatuur: -10℃~55℃

Verrichtingsvochtigheid: (non-condensing) ≤ 95%

Opslagtemperatuur: -40℃~85℃;

Opslagvochtigheid: ≤ 95%

Dimensionale Grootte: EX51: 48*96*76mm

Installatie: Comité steun.

EX51 installatiegrootte: 46*94mm
