Digitale het Comité van het relaisalarm Meters, Multifunctionele Machtsmeter

1. Profiel

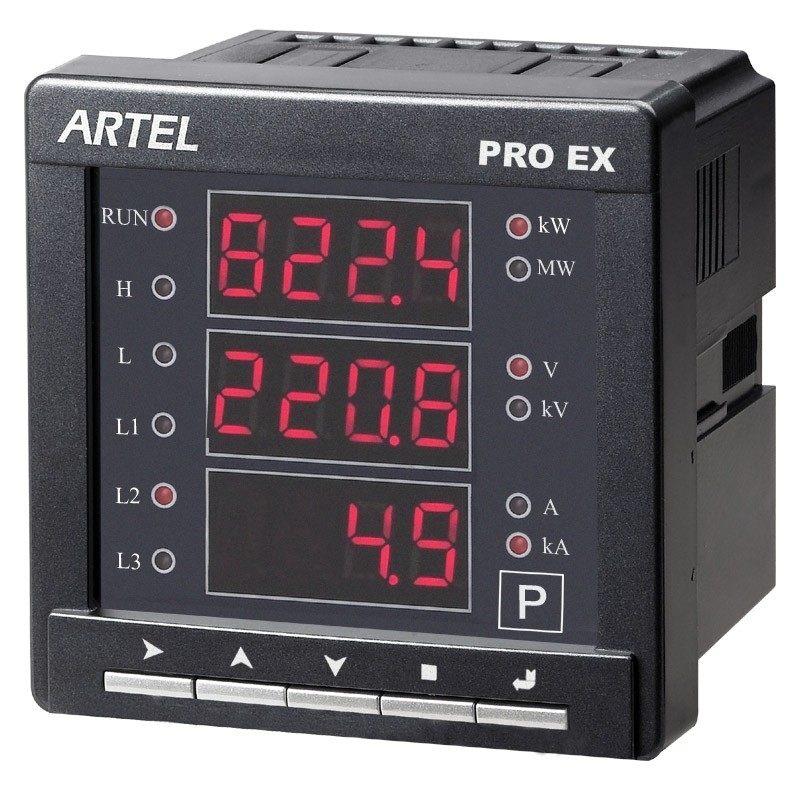

De PRO EX digitale paneelmeter is een intelligent instrument dat met modulair ontwerp van digitale vertoning, analoge output, RS485, over het verslag van het grensalarm en relaisoutput heeft geïntegreerd. Het instrument vervult de norm van GB/T13978-2008, van de norm van GB/T 13850-1998, van GB/T 17626.5-2008, van IEC1010 en EN61010-.

2. Technische Gegevens

Verbinding: 3P3W, 3P4W

Inputvoltage: 57.7~600VAC

Ingangsstroom: 0~5A

Het Werkingsgebied van PT: 0.1~6500

CT Werkingsgebied: 0.1~6500

Frequentie: 50/60Hz

Vertoningswaaier: 0~9999Mvar

3. Bedradingsdiagram

Fig.6 PRO EX P53/Q53/S52 3P4W

Nota: Wanneer het 3P3W is, kan de Lijn N niet worden verbonden. Eind7# (n) wordt kortgesloten met Eind9#

(L2) en

B (I2) de fasestroom kan of niet worden verbonden.

4. Andere parameters:

Verrichtingstemperatuur: -10℃~55℃

Verrichtingsvochtigheid: (non-condensing) ≤ 95%

Opslagtemperatuur: -40℃~85℃;

Opslagvochtigheid: ≤ 95%

Dimensionale Grootte: EX53: 96*96*76mm

Installatie: Comité steun.

EX53 installatiegrootte: 91*91mm
