Productprofiel

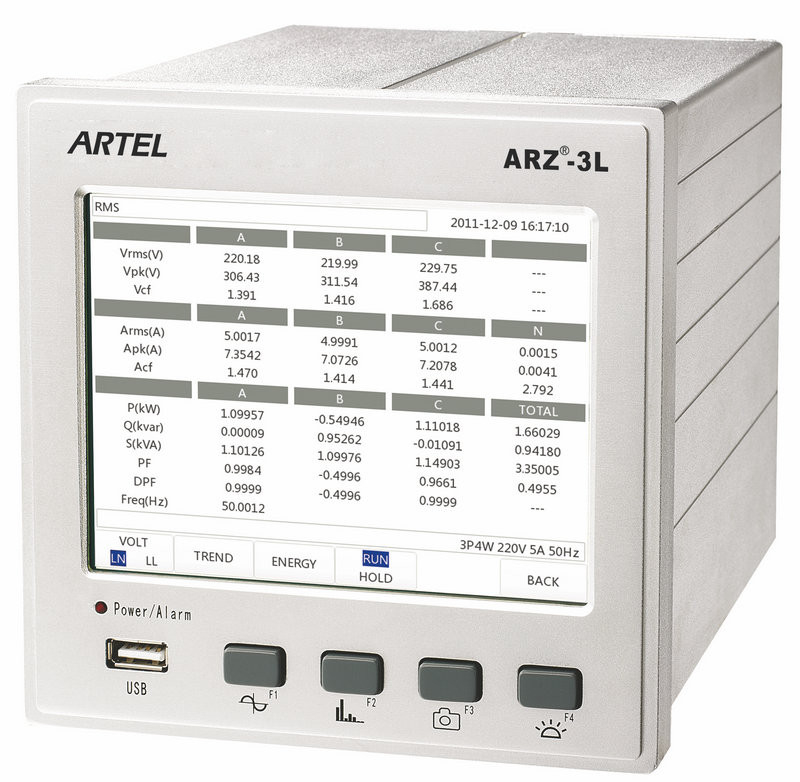

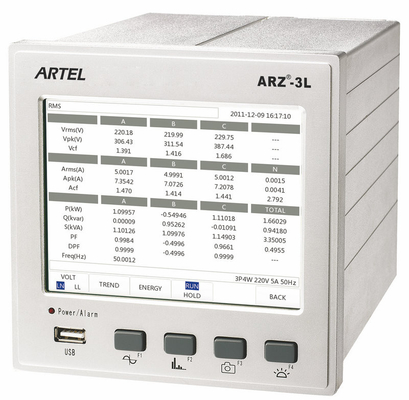

Arz®-3L de analysator van de machtskwaliteit is een geïntegreerde controle, het analyseren en het controleren het apparaat dat het elektroparameter meten aanbiedt, boventonen het meten en analyse, golfvormbemonstering, meting van Voltage zwelt, dompelt onder, onderbreekt, Voltage uit zijn evenwicht gebrachte verhouding, de vraag, foutenverslag, gebeurtenisverslag, gegevensbestand. Arz®-3L kan controleren en ontdekken als de machtskwaliteit CEI en ENGELSE norm vervult.

Arz®-3L kan met onze de controle en het beheer van de machtskwaliteit werken software om de oplossingen van het energiebeheer voor ondernemingen te verstrekken. Met zijn sterk voorzien van een netwerkvermogen, kan arz®-3L alle gegevensbestanden op de interactieve tendensgrafiek tonen en registreren. Een gegevensrapport kan periodiek worden gevormd. Het rapport kan voor foutenanalyse, statistieken worden gebruikt, en echt - tijd controledoel.

Toepassing

>De opsporing en het beheer van de machtskwaliteit

>Storingsanalyse, foutenanalyse, apparaten pre-onderhoud

>Verslag en analyse op lange termijn

>De analyse van machtsladingen

>Energieverbruikevaluatie en analyse

>Het gebruiken van GPS-synchronisatie om de relevantie tussen gebeurtenissen in verschillende plaatsen te analyseren

>Toegepast werkingsgebied: Enige fase en van 3phase elektromachtssysteem

Hoofdfuncties

Metingsnauwkeurigheid

U, de waarde van I rms: 0.1%

U, bereik ik waarde een hoogtepunt, piekfactor: 2%

Trilling: 5%

Uit zijn evenwicht gebracht voltage en uit zijn evenwicht gebrachte Stroom: 0.2%

Frequentie: ±0.002Hz

Machtsfactor: ±0.002

Macht: 0.1%

Energie: Actieve energie 0.05% IEC60687: 1992 (GB/T17883-1999)

Reactieve energie 0.05% IEC61268 (1995) (GB/T17882-1999)

Boventonen: Iec61000-4-30 klasse A

Inter-boventonen: Iec61000-4-30 klasse A

Interface

Technische Beschrijving

1. Input

a.AC huidige input

Inputmethode: Interne Huidige transformatoren: 4 kanalen

Nominale input: 1A~5A rms

Maatregelenwerkingsgebied: 0.001A~7A rms

Met de sensorbuitenkant van de machtsklem: 1A~3000A

Machtsconsumptie: ≦0.5VA/phase

Overbelastingscapaciteit: 10A onophoudelijk, 100A /1s niet onophoudelijk

b.AC voltageinput

Inputmethode: Intern weerstands gedeeltelijk voltage: 4 kanalen

Nominale input: 100V~750V rms

Maatregelenwerkingsgebied: 0.2V~900V rms

Machtsconsumptie: ≦0.1VA/phase

Overbelastingscapaciteit: 1000V rms onophoudelijk, 6000V/1s niet onophoudelijk

Frequentiewerkingsgebied: 50/60 Hz±15%

c.Remote signaalinput

input 24VDC van het 6 kanalen de verre signaal

GPS gesynchroniseerde haven: TTL (B-code), 485 (B-code)

2. Output

a. 4 de output van het relaisalarm, 10A/250VAC/30VDC

b. communicatie haven: Rs-485 (baudstarief: 2400, 4800, 9600, 19200bps)

c. 1 kanaal Ethernet: (10M/100M Ethernet)

d. USB

3. Milieu

Verrichtingstemperatuur: - 20℃~+60℃

Opslagtemperatuur: - 40℃~+85℃℃

Verrichtingsvochtigheid: 5%~95%RH

Overzeese hoogte: tot 2000m.

Verontreinigingsklasse: Klasse II

Materiaal van huisvesting: Duralumin

Beschermingsklasse: IP51

4. Andere parameters

Hulpvoeding: 85-265VAC/DC

Bemonsteringsfrequentie: 20.48k (50Hz)

Bemonsteringsresolutie: 19 cijfers

De tijd van de gebeurtenisopsporing: 48μs

De capaciteit van de gegevensopslag: 32GB

Temperaturen. het afdrijven factor:<10ppm>

Weersta Voltage (input tegen output): 3000V/1min (2mA)

Machtscomsumption: 15VA

5. EMC en veiligheidstest

EN61326-1 EN61000-4-2/3/4/5/12

IEC/EN61010-2001
