Intelligent het Comité van RS485 Digitaal het Alarmverslag van de Meters Analoge Output

1. Technische Gegevens

Verbinding: 3P3W, 3P4W

Inputvoltage: 57.7~600VAC

Het Werkingsgebied van PT: 0.1~6500

Frequentie: 50/60Hz

Vertoningswaaier: 0~9999kV

2. Profiel

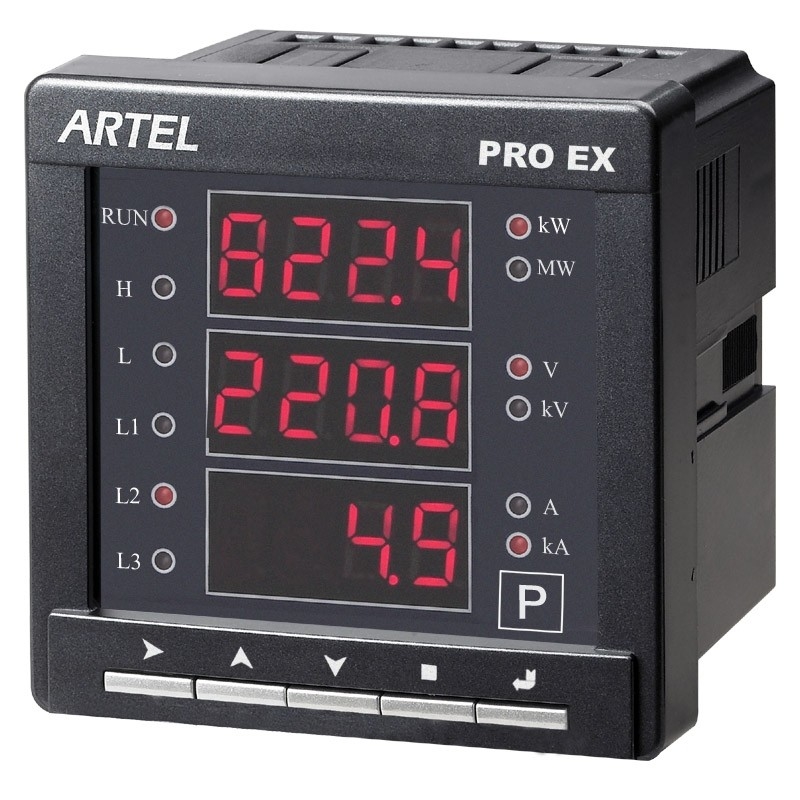

De PRO EX digitale paneelmeter is een intelligent instrument dat met modulair ontwerp van digitale vertoning, analoge output, RS485, over het verslag van het grensalarm en relaisoutput heeft geïntegreerd. Het instrument vervult de norm van GB/T13978-2008, van de norm van GB/T 13850-1998, van GB/T 17626.5-2008, van IEC1010 en EN61010-.

3. Bedradingsdiagram

PRO EX U53 3P4W

Nota: Wanneer het 3P3W is, kan de Lijn N niet worden verbonden en Eind7# (n) wordt kortgesloten met Terminal

9# (L2)

4. Andere parameters:

Verrichtingstemperatuur: -10℃~55℃

Verrichtingsvochtigheid: (non-condensing) ≤ 95%

Opslagtemperatuur: -40℃~85℃;

Opslagvochtigheid: ≤ 95%

Dimensionale Grootte: EX53: 96*96*76mm

Installatie: Comité steun.

EX53 installatiegrootte: 91*91mm
