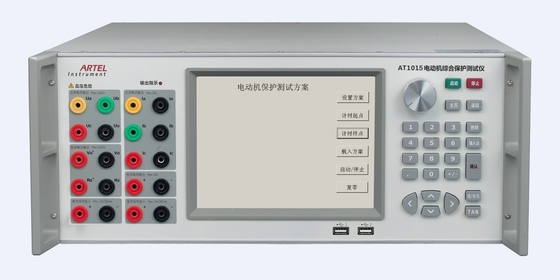

Intelligent van het de Beschermingsrelais van de Laag Voltagemotor van de de Machtsmeter de Testmateriaal

Intelligent van het de Beschermingsrelais van de Laag Voltagemotor van de de Machtsmeter de Testmateriaal

Profiel

AT1015 is geschikt en en en laag voor de productie de kaliberbepaling van de industriële mijnbouwonderneming

de beschermerfabrikant van de voltagemotor.

Hoofdfunctie

Steun diverse tests van de beschermer van de laag voltagemotor.

Output 2de boventonen ~63rd.

Hoofdlijnen:

Hoge stabiliteit, lage golfvormvervorming;

Kalibreer de metingsfuncties van de beschermer van de laag voltagemotor, met inbegrip van huidig, actief voltage, &

reactieve macht, machtsfactor, frequentie, analoge input en output.

Kalibreer de beschermende functies van motorbeschermer, die onder voltagebescherming omvatten, over stroom

bescherming, die met het aan de grond zetten van lekkage huidige bescherming, de scheiding van PT, en motorbescherming verbinden

uitvoeringstijd;

Uitgerust met rs-232, Ethernet-kan de interface, AT1015 PC-controle steunen;

Communiceer met de beschermer van de laag voltagemotor door rs-232/485;

Pas en ontwikkel automatisch het aanpassing en kaliberbepalingssysteem van laag voltagemotor aan

beschermer;

Zelfbescherming die, die en foutenplaats voor outputoverbelasting alarmeren tonen, Voltagekort:sluiten en

Huidige open-circuit;

Ontdek en diagnostiseer automatisch fouten en alarm;

Online ver bijwerkend, bereik software gemakkelijk het bijwerken;

Steun het kalibreren door userself.

Technische beschrijving

AC voltageoutput

Waaier: 100V, 220V, 380V, 660V;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, of 10%RG;

Stabiliteit: 0.01%/2min;

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA elke fase (weerstand biedende lading);

Nauwkeurigheid: 0.1%RG;

AC huidige output

Waaier: 1A, 5A, 30A;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, of 10%RG;

Stabiliteit: 0.02%/2min;

Vervorming: ≤0.2% (niet Capacitieve lading);

Output maximumlading: 30VA;

Metingsnauwkeurigheid: 0.1%RG;

Machtsoutput

De stabiliteit van de machtsoutput: 0.02%/2min;

De actieve, reactieve nauwkeurigheid van de machtsmeting: 0.1%RG;

Faseoutput

De waaier van de outputaanpassing: 0°~360°;

De resolutie van de outputaanpassing: 10°, 1°, 0.1°, 0.01° voor optie;

Resolutie: 0.01°;

Nauwkeurigheid: 0.05°.

De output van de machtsfactor

Aanpassingswaaier: -1 ~ 0 ~ +1;

Metingsresolutie: 0.001;

Nauwkeurigheid: 0.005;

Frequentieoutput

Aanpassingswaaier: 40Hz ~70Hz;

De resolutie van de outputaanpassing: 1Hz, 0.1Hz, 0.01Hz, of 0.001Hz.

Resolutie: 0.001Hz;

Nauwkeurigheid: 0.002 Herz.

Het harmonische plaatsen

Harmonische orde: 2de ~63rd;

Harmonische omvang: 0~40%;

Harmonische hoek: 0°~359.99°;

Harmonische vastgestelde fout: 2de ~31st: ≤±0.1%; 32ste ~63rd≤±0.2%;

De meting van de energiefout

De actieve grens van de energie basisfout:

±0.05%RD (voltage 15V~660V, huidige 0.05A~36A, PF≥0.5);

±0.1%RD (voltage 15V~660V, huidige 0.02A~0.05A, PF=1);

De reactieve grens van de energie basisfout:

±0.1%RD (voltage 15V~660V, huidige 0.05A~36A, PF≥0.5);

±0.2%RD (voltage 15V~660V, huidige 0.02A~0.05A, PF=1);

Gelijkstroom-voltageoutput

Waaier: 10V;

Aanpassingswaaier: (0~120) %RG;

Aanpassingsresolutie: 1%RG, 10%RG;

Stabiliteit: 0.02%/2min (klasse 0.1);

Vervorming: ≤0.2% (niet Capacitieve lading);

Outputlading: ≥10mA;

Nauwkeurigheid: 0.1%RG;

Rimpelingsomvang: ≤1%RG;

De huidige output van gelijkstroom

Waaier: 50mA;

Aanpassingswaaier: (0~120) %RG;

Aanpassingsresolutie: 1%RG, 10%RG;

Stabiliteit: 0.02%/2min;

Outputlading: 0.75VA;

Nauwkeurigheid: 0.1%RG;

Rimpelingsomvang: neen meer dan 1%;

Gelijkstroom-de meting van het inputvoltage

Waaier: ±10V;

Metingswaaier: (0~150) %RG;

Basisfoutengrens: ± 0.1%RG

De fout van de rimpelingsmeting: ± (5%RD + 0.1%), verwijst RD naar rimpeling gemeten waarde;

Resolutie: 0.01%RG;

Gelijkstroom-ingangsstroommeting

Waaier: ±20mA;

Metingswaaier: (0~150) %RG;

Basisfoutengrens: ± 0.1%RG

De fout van de rimpelingsmeting: ± (5%RD + 0.1%), verwijst RD naar rimpeling gemeten waarde;

Resolutie: 0.01%RG;

DI/DO input-output

2 DI input, 2 DOET output;

Algemene parameters

Voeding: 90~265VAC/DC

Frequentie: 50Hz~60Hz

Consumptie: 50VA~1000VA

Milieuvoorwaarde: 20℃~30℃, verwant humidity≤85%

Opslagmilieu: -20℃~50℃

Grootte: 600mm (l) × 440mm (w) × 176mm (h)

Gewicht: 28Kg
