Profiel

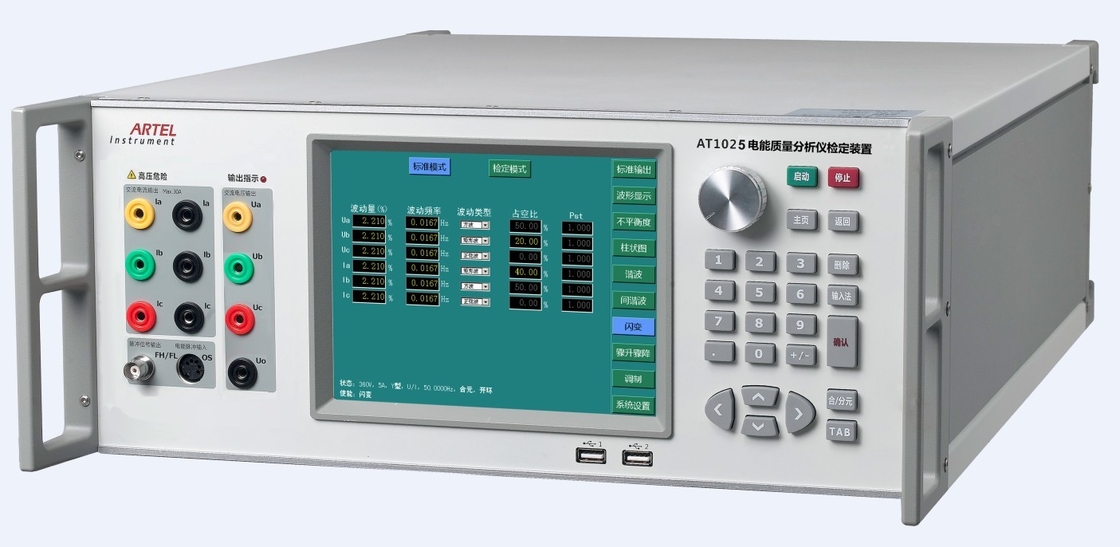

AT1025 is geschikt voor het metingsministerie van onderzoeksinstelling, het bedrijf van het machtsnet,

spoorweg, grote industriële en mijnbouwonderneming en nationale metingsinstelling op alle niveaus.

Hoofdfunctie

Kalibreer diverse handbediende, online analysator van de energiekwaliteit;

En voer manueel automatisch diverse functionele tests overeenkomstig de het kalibreren procedures uit

van de analysator van de energiekwaliteit;

Output 2de boventonen ~63rd;

Hoofdlijnen:

het de aanrakingsscherm van de 8 duimkleur, zet vriendschappelijk om, gemakkelijk te werken;

Keur geavanceerde DSP-gegevens goed - de verwerkingstechnologie, kan diverse onregelmatige golfvormen, zoals samenstellen

de boventonen, inter-boventonen, trilling, zwelt, dompelt, enz. onder

Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT1025 één van beide stand-alone verrichting steunen,

PC-controle of handige draadloze eindcontrole;

Communiceer met geteste meter door rs-232/485 en Ethernet;

Zelfbescherming die, die en foutenplaats voor outputoverbelasting alarmeren tonen, Voltagekort:sluiten en

Huidige open-circuit;

Ontdek automatisch, diagnostiseer en alarm voor mislukking.

Online ver bijwerkend, bereik software gemakkelijk het bijwerken;

Steun het kalibreren door userself.

Technische beschrijving

AC voltageoutput

Waaier: 57.7V, 100V, 220V, 380V;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, of 10%RG;

Stabiliteit: 0.01%/2min;

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA elke fase;

Metingsnauwkeurigheid: 0.05%RG;

AC huidige output

Waaier: 1A, 5A, 10A;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, of 10%RG;

Stabiliteit: 0.01%/2min;

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA/phase;

Metingsnauwkeurigheid: 0.05%RG;

Machtsoutput

De stabiliteit van de machtsoutput: 0.02%/2min;

De actieve nauwkeurigheid van de machtsmeting: 0.05%RG;

De reactieve nauwkeurigheid van de machtsmeting: 0.1%RG;

Faseoutput

De waaier van de outputaanpassing: 0°~360°;

De resolutie van de outputaanpassing: 10°, 1°, 0.1°, of 0.01°.

Resolutie: 0.01°;

Nauwkeurigheid: 0.05°.

De output van de machtsfactor

Aanpassingswaaier: -1 ~ 0 ~ +1;

Metingsresolutie: 0.0001;

Nauwkeurigheid: 0.0005;

Fundamentele frequentieoutput

Aanpassingswaaier: 40Hz ~70Hz;

De resolutie van de outputaanpassing: 1Hz, 0.1Hz, 0.01Hz, of 0.001Hz.

Resolutie: 0.001Hz;

Nauwkeurigheid: 0.002 Herz.

Threephase voltage, huidige symmetrie en de symmetrie van de fasehoek

Voltage, huidige symmetrie: ≤0.1%;

De symmetrie van de fasehoek: 0.05°;

Harmonische opstelling

Harmonische orde: 2de ~63rd;

Harmonische omvang: 0~40%;

Harmonische hoek: 0°~359.99°;

De harmonische resolutie van de hoekopstelling: 0.01°;

Harmonische voltagenauwkeurigheid: wanneer Uh≥1%Un, 2% Uh; wanneer Uh<1>

Harmonische huidige nauwkeurigheid: wanneer Uh≥3%Un, 2% Uh; wanneer Uh<3>

Inter-boventonen het plaatsen

Frequentiegebied: 16~5kHz;

Frequentienauwkeurigheid: 0.05%;

De opstellingsresolutie van de inter-boventonenfrequentie: 0.1Hz;

Inter-boventonenomvang: 0~30%;

De nauwkeurigheid van de inter-boventonenomvang: 5%;

De waarde van de outputtrilling (Pst)

Opstellingswaaier: Opstelling ±30% (60% ΔV/V) van voltage of stroom binnen de waaier;

De nauwkeurigheid van de Pstaanwijzing: 1%;

De opstellingsresolutie van diepte: 0.05%;

Golfvorm: vierkante golf, rechthoekige golf of sinusgolf;

Plichtsverhouding (wanneer de golf) rechthoekig is: 0.01 % ~ 99.99 %;

Modulatiefrequentiegebied: 0.0008Hz ~ 40Hz;

De frequentienauwkeurigheid van sinusmodulatie: 0.05%;

De frequentienauwkeurigheid van rechthoekige groepering: 0.5%;

De opstellingsresolutie van de modulatiefrequentie: 0.001Hz

Zwel/Onderdompeling

Trigger-inputvertraging (beginvertraging): 0~60s;

Zwel/onderdompelingsduur (ga) verder: 1ms~60s;

Maximumomvangonderdompelingen (plotselinge veranderingen in): 0%;

De maximumomvang zwelt (plotselinge veranderingen in): de minimumwaarde van volledige nominale waaier en 140%

output;

Periode van helling in helling uit: 1ms~30s;

Facultatief met vertraging herhaal: 0~60s;

De omvangnauwkeurigheid van beginniveau: 0.2%RG;

De omvangnauwkeurigheid van zwelt/onderdompelingsniveau: 0.2%RG;

De vertraging van de trekkeroutput: 0~60s;

De meting van de energiefout

De actieve grens van de energie basisfout: ±0.05%RD (PF≥0.5);

De reactieve grens van de energie basisfout: ±0.1%RD (PF≥0.5);

Algemene parameters

Voeding: 90~265VAC/DC

Frequentie: 50Hz~60Hz

Consumptie: 50VA~1000VA

Milieuvoorwaarde: 20℃~30℃, verwant humidity≤85%

Opslagmilieu: -20℃~50℃

Grootte: 600mm (l) × 440mm (w) × 176mm (h)

Gewicht: 20Kg
