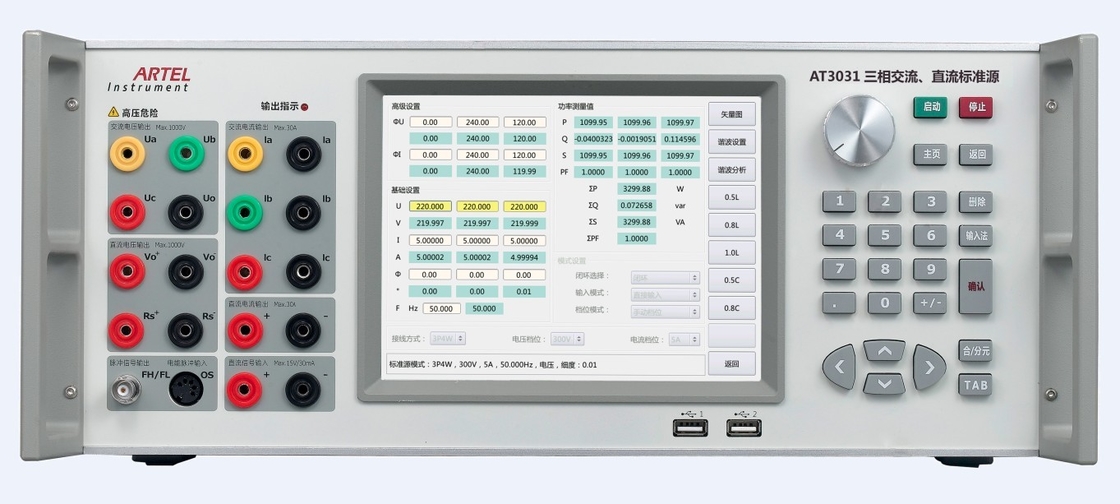

AC gelijkstroom het Meetapparaat Sterke Anti-interference Capaciteit van de Bronmachtsmeter

AC gelijkstroom het Meetapparaat Sterke Anti-interference Capaciteit van de Bronmachtsmeter

Hoofdlijnen:

1. Uitgerust met RS232, Ethernet, en WiFi-interface, kan AT3031 één van beide stand-alone verrichting steunen,
2. PC-controle of handige draadloze eindcontrole;
3. Communiceer met geteste meter door RS485;
4. Pas en ontwikkel automatisch het aanpassing en kaliberbepalingssysteem aan;
5. Zelfbescherming die, die en overbelastingsplaats voor de overbelasting van de materiaaloutput, Voltagekort:sluiten, Huidige open-circuit alarmeren tonen;
6. Ontdek automatisch, diagnostiseer en alarm voor mislukking.
7. Online ver bijwerkend, bereik software gemakkelijk het bijwerken;
8. Steun het kalibreren door userself.
9. Hoge stabiliteit, lage golfvormvervorming;
10. het de aanrakingsscherm van de 8 duimkleur, zet vriendschappelijk om, gemakkelijk te werken;

Hoofdfunctie

Steun diverse tests met inbegrip van het wijzen van op meter, digitale meter, energiemeter, enz.

Output 2de boventonen ~63rd;

Type

AT3031C threephase AC, de standaardbron van gelijkstroom, klasse 0.05

AT3031B threephase AC, de standaardbron van gelijkstroom, klasse 0.1

Technische beschrijving

AC voltageoutput

AC grote voltageoutput

Waaier: (Fase A) 30V, 100V, 300V, 660V, 1000V;

(Fase B, C) 30V, 100V, 300V, 660V;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna; Faseer A 1000V: (0~100) %RG;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG voor optie;

Stabiliteit: 0.005%/1min (0.05 klasse), 0.01%/1min (klasse 0.1);

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA elke fase (weerstand biedende lading);

Nauwkeurigheid: 0.05%RG (0.05 klasse), 0.1%RG (klasse 0.1);

AC kleine voltageoutput

Waaier: faseer A: 75mV, 300mV, 750mV, 3V, 7.5V;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG voor optie;

Stabiliteit: 0.005%/1min (0.05 klasse), 0.01%/1min (klasse 0.1);

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: ≥ 25mA

Nauwkeurigheid: 0.1%RG (klasse 0.1);

AC huidige output

Waaier: faseer A: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Fase B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Aanpassingswaaier: (0~120) %RG, RG verwijst naar waaier, zo ook hierna;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG voor optie;

Stabiliteit: 0.005%/1min (0.05 klasse), 0.01%/1min (klasse 0.1);

Vervorming: ≤0.1% (niet Capacitieve lading);

Output maximumlading: 25VA elke fase (weerstand biedende lading);

Metingsnauwkeurigheid: 200mA en boven waaiers: 0.05%RG (Klasse 0.05); 0.1%RG (Klasse 0.1);

50mA en onder waaiers: 0.1%RG (Klasse 0.1);

Machtsoutput

De stabiliteit van de machtsoutput: 0.01%/2min (klasse 0.5), 0.02%/2min (klasse 0.1);

De actieve, reactieve nauwkeurigheid van de machtsmeting: 0.05%RG (klasse 0.5), 0.1%RG (klasse 0.1);

De output van de fasehoek

De waaier van de outputaanpassing: 0°~360°;

De resolutie van de outputaanpassing: 10°, 1°, 0.1°, of 0.01°.

Resolutie: 0.01°;

Nauwkeurigheid: 0.05°.

De output van de machtsfactor

Aanpassingswaaier: -1 ~ 0 ~ +1;

Metingsresolutie: 0.0001;

Nauwkeurigheid: 0.0005;

Frequentieoutput

Aanpassingswaaier: 40Hz ~70Hz;

De resolutie van de outputaanpassing: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz voor optie;

Resolutie: 0.001Hz;

Nauwkeurigheid: 0.001 Herz;

Harmonische opstelling

Harmonische orde: 2de ~63rd;

Harmonische omvang: 0~40%;

Harmonische hoek: 0°~359.99°;

Harmonische opstellingsfout: 2de ~31st: ≤±0.1%; 32ste ~63rd≤±0.2%;

Gelijkstroom-voltageoutput

Waaier (4 lijnen): 100mV, 300 mV, 1V, 5V, 20V, 100V, 300V, 1000V;

Aanpassingswaaier: (0~120) %RG; 1000V: (0~110) %RG;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabiliteit: 0.005%/1min (klasse 0.05), 0.01%/1min (klasse 0.1);

Rimpelingsomvang: ≤1%RG (niet Capacitieve lading);

Outputlading: 20V en boven waaiers: ≥10mA; 5V en onder waaiers: ≥25mA;

Nauwkeurigheid: 0.05%RG (klasse 0.05), 0.1%RG (klasse 0.1);

De huidige output van gelijkstroom

Waaier: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Aanpassingswaaier: (0~120) %RG;

Aanpassingsresolutie: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabiliteit: 0.005%/1min (0.05 klasse), 0.01%/1min (klasse 0.1)

Rimpelingsomvang: ≤1%RG;

Outputlading: 25A: 25VA, ander gamma ≥ 2V; 300mA en onder waaiers ≥25V;

Nauwkeurigheid: 10mA en boven waaiers: 0.05%RG (klasse 0.05), 0.1%RG (klasse 0.1);

1mA, 3mA waaier: 0.1%RG;

De meting van de energiefout

De actieve grens van de energie basisfout:

±0.05%RD (voltage 15V~660V, huidige 0.05A~36A, PF≥0.5);

±0.1%RD (voltage 15V~660V, huidige 0.02A~0.05A, PF=1);

De reactieve grens van de energie basisfout:

±0.1%RD (voltage 15V~660V, huidige 0.05A~36A, PF≥0.5);

±0.2%RD (voltage 15V~660V, huidige 0.02A~0.05A, PF=1);

Algemene parameters

Voeding: 90~265VAC/DC

Frequentie: 50Hz~60Hz

Consumptie: 50VA~1000VA

Milieuvoorwaarde: 20℃~30℃, verwant humidity≤85%

Opslagmilieu: -20℃~50℃

Grootte: 600mm (l) × 440mm (w) × 176mm (h)

Gewicht: 28Kg
