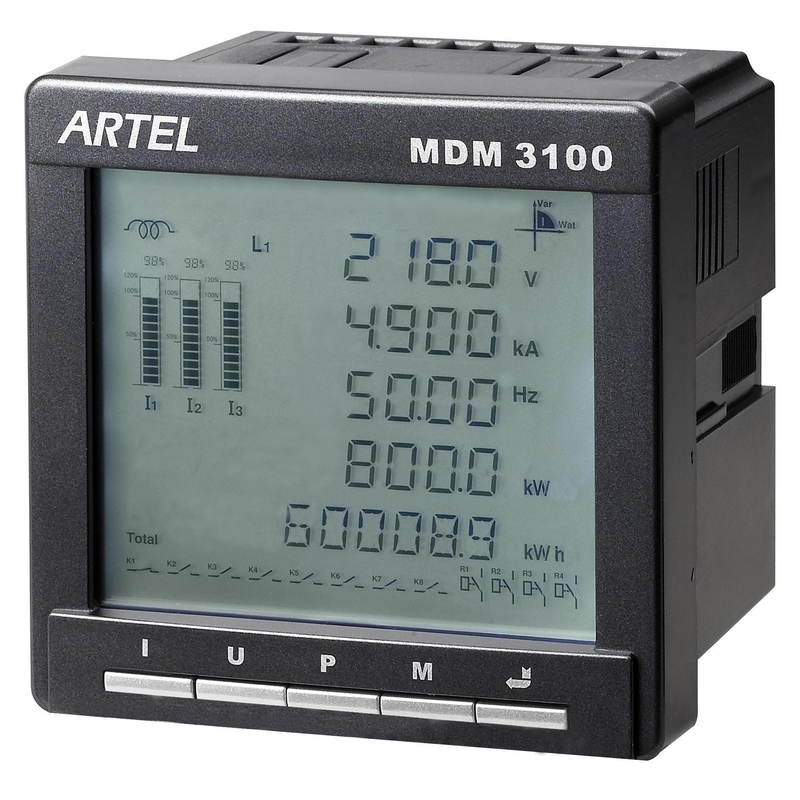

8 LCD van de digitaal Signaalinput Commerciële Elektrische Multimeter 3 Fase

Punt

Beschrijving

Hoofdeenheid

Real time

meting

Fasevoltage

Fasevoltage, gemiddeld fasevoltage

Netspanning

Netspanning, gemiddelde netspanning

Huidig

Fase Huidige, gemiddelde fase

Stroom, nul opeenvolgingsstroom

Active Power

Fase actieve Macht, fase 3

actieve totale Macht

Reactieve Macht

Fase reactieve Macht, fase 3

reactieve totale Macht

Duidelijke Macht

Fase duidelijke Macht, fase 3

duidelijke totale Macht

Macht 4 kwadrant

Macht 4 kwadrant

Frequentie

Systeemfrequentie

Machtsfactor

De factor van de fasemacht, 3 fasetotaal

Machtsfactor

De vraagstatistiek

De vraag

de 3 fase actieve/reactieve vraag

Macht, de vraag duidelijke Macht

Energielezing

Actieve energie

Ingevoerde, uitgevoerde en netto actief

energie, 1 kanaal actieve energie

impulsoutput

Reactieve energie

Ingevoerde, uitgevoerde en netto reactief

energie, 1 kanaal reactieve energie

impulsoutput

Het multitarief factureren

Multitariefopstelling

Tijdvertoning

Echt - tijdvertoning

Jaar/maand/dag/uur/minuut/tweede

Datacommunicatie

Rs-485 mededeling

1 protocol modbus-RTU

Facultatieve Module

Ver signaal

inputmodule

8 kanalen

Statusopsporing, SOE-gebeurtenisverslag

De module van de relaisoutput

4 programmeerbare kanalen
overlimit/underlimit alarm

Programmeerbaar over/onder grenswaarde

voor echt - tijdmeting, Voltleeftijd

Huidige uit zijn evenwicht gebrachte verhouding, de vraag

waarde, boventonen, ver signaal.

Het bevel van overlimit/underlimit

kan door Com worden gelezen. Haven.

Analoge outputmodule

4 programmeerbare kanalen

4-20mA of 0-5V

De module van de gegevensopslag

Opslagcapaciteit: 2GB

Echte opslag - tijd gemeten waarde binnen

cyclus, uit zijn evenwicht gebracht Voltage/Stroom

verhouding, de vraagwaarde, boventonen,

en ver signaal.

Harmonisch

analysemodule

Totale harmonische vervorming

voor Voltage/Stroom

3 fase, enige fase, neutrale lijn

Zelfs/oneven

harmonische vervorming

Harmonische vervorming (tweede aan drieënzestigste)

Fundermental

Voltage/Stroom

Omvang, fasehoek

Fundermental

actieve/reactieve macht

De hoek van de omvangsfase

Individuele boventonen,

Huidige K-factor

Profibus

mededeling

module

1channel

Protocol profibus-DP

Ethernet

voorzien van een netwerk

mededeling

module

1channel

10M/100M aanpasbaar

TCP/IP protocol

Parameters

Vertoning

Richting

Nauwkeurigheid

Voltage

0~9999kV

Class0.2

Huidig

0~9999kA

Class0.2

Machtsfactor

-1~+1

Richting

Klasse 1

Frequentie

45~65Hz

0.01Hz

Active Power

-9999~9999Mw

Richting

Class0.5

Reactieve Macht

-9999~9999MVAr

Richting

Class0.5

Duidelijke Macht

0~9999MVA

Class0.5

De actieve Vraag

-9999~9999MW

Klasse 1

De reactieve Vraag

-9999~9999MVAr

Klasse 1

Actieve Energie

0~9999999.99MWh

Richting

Klasse 1

Reactieve Energie

0~9999999.99MVArh

Richting

Klasse 2

Fasehoek

0.0°~359.9°

Richting

Klasse 2

Huidige totale harmonische %

0~100%

Klasse 2

Voltage totale harmonische %

0~100%

Klasse 2

Huidige Input

Ingangsstroom: 0~5A (de Huidige waarde kan opstelling zijn)

Metingswerkingsgebied: 0.5%~120%In

Overbelastingscapaciteit: 2 X schatte onophoudelijk, 100A/1s niet onophoudelijk

Machtsconsumptie: ≤0.2VA per fase

Voltageinput

Inputvoltage: 0~400VAC (l-n), 0~693VAC (l-l) (de Voltagewaarde kan opstelling zijn)

Systeemfrequentie: 45~65Hz

Metingswerkingsgebied: 3%~120%Un

Overbelastingscapaciteit: 2 X schatte ononderbroken, niet doorlopende 2500V/1s

Machtsconsumptie: ≤0.5VA per fase

(Facultatieve) schakelaarstatus

Inputkanalen:

Inputtype:

Geïsoleerd Voltage:

8 kanalen

Droog contact

2500VAC

(Facultatieve) relaisoutput

Outputkanalen

4 programmeerbare kanalen

Outputtype

Mechanisch contact, constant op output

Contactcapaciteit

5A/250VAC

Analoge (facultatieve) Output

Nr van output

4 programmeerbare kanalen

Outputsignaal

4~20mA of 0~5V

Reactietijd

≤400ms

Impulsoutput (norm)

Nr van output

2 kanalen (actieve/reactieve energie elk)

Periodieke Com. Haven (norm)

Nr van output

1 haven rs-485

Communicatie protocol

Protocol modbus-RTU

Baudstarief

2400.4800.9600.19200.38400 bps

Profibuscom. (Facultatieve) module

Nr van Kanalen

1channel

Communicatie protocol

Protocol profibus-DP

(De facultatieve) Module van het Ethernetvoorzien van een netwerk

Nr van output

1 kanaal 10M/100M aanpassings

Communicatie protocol

TCP/IP protocol

Andere parameters

Hulpkracht

85~265VAC/DC

Vertoningsmodule

LCD de vertoningshelderheid kan worden aangepast

Temperaturen. het afdrijven factor

Weersta Voltage (input tegen output)

Bedraag machtsconsumptie

Verrichtingstemperatuur

Opslagtemperatuur

Verrichtingsvochtigheid

Verontreinigingsklasse

Materiaal van huisvesting

<100ppm>

2500V/1min

<8va>

-20℃~60℃

-40℃~85℃

5~95%RH

2 klasse

Brandbaarheidsacc. Aan UL94V0

Hoofdeenheid

96 x 96 x 86mm

Dimensionale Grootte: Hoofdunit+-module

96 x 96 x 122mm

Installatiegrootte:

91 x 91mm
