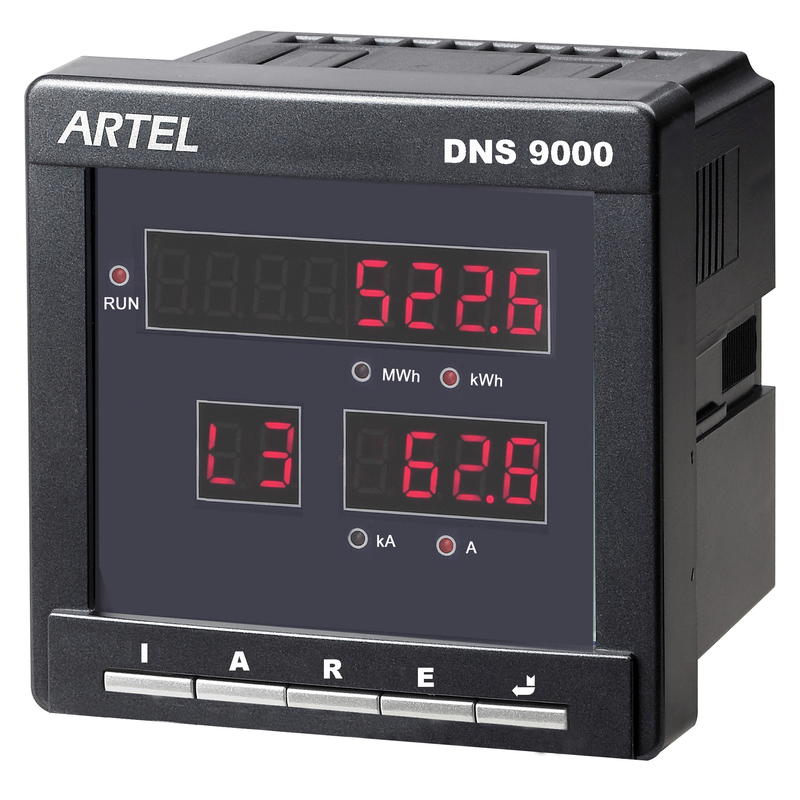

8 Meter van cijfers de Digitale kWu

Nr

Variabelen

Inhoud

Richting

Vertoning (Max.)

Nauwkeurigheid

1

Huidig

Ia, Ib, Ic, Iavg

9999KA

Klasse 0.2

2

Active Power

Wa, Wb, WC, W∑

Richting

9999MW

Klasse 0.5

3

Reactieve Macht

vara, varb, varc, var∑

Richting

9999Mvar

Klasse 0.5

4

Actieve Energie

kWu

Richting

9999999.99kWh

Klasse 1

5

Reactieve Energie

Kvarh

Richting

9999999.99kvarh

Klasse 2

Elektroverbindingen:

Enige fase, 3-Ph 3 Draad, Draad 3-Ph 4

Inputvoltage:

0~693VAC, Directe Input

Ingangsstroom:

0~5A

Frequentie:

50Hz/60Hz

Machtsfactor:

0.5 (Capacitief) ~1 (Aanleidinggevend) ~0.5

Nauwkeurigheidsklasse:

Actieve Energie: Class1, IEC61036
Reactieve Energie: Class2, IEC62053-23
Analoge Output: Klasse 0.5, IEC60688

Overbelastingscapaciteit:

Voltage 2X, 2sec.
Huidige 10X, 1sec.

Vertoning:

8 cijfers LEIDENE vertoning

Metrische richting:

Tweerichtings

Output

kWu/kvarh impulsoutput

kWu/kvar analoge output: 0V-5V, (facultatieve) 4mA-20mA

Rs-485

Isolatie:

Galvanische isolatie bij al input, output en de voeding.

De Constante van de energiemeter:

1000 IMP kWu

Hulpvoeding:

24V~80VAC/DC; 85V~265VAC/DC

Machtsconsumptie:

<>

Werkende temperatuur:

-20℃~+60℃

Opslagtemperatuur:

-40℃~+85℃

Vochtigheid:

non-condensing 5~95%RH,

Dimensionale grootte:

96mm×96mm×78mm

Installatiegrootte:

91mm×91mm
